Arrière du module & connectique

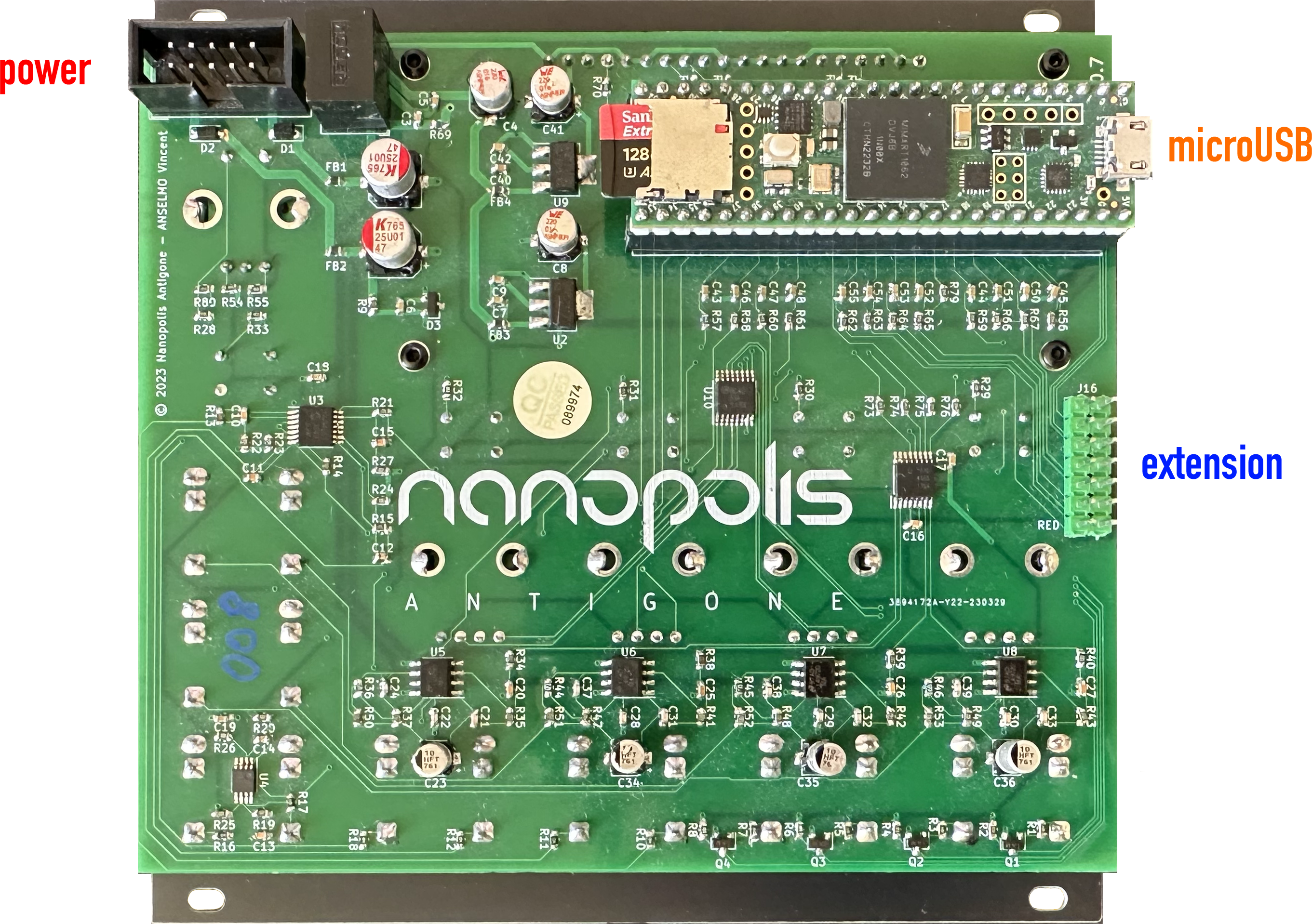

Représentation de l'arrière du module
| Power | Alimentation standard eurorack -12V / GND / +12V, la bande rouge de la nappe est à gauche |
| MicroUSB | Prise micro USB, pour se connecter à un ordinateur, utilisée pour mettre à jour le firmware |
| Extension |
Port d'extension, utilisé pour brancher l'extension CV/Gate & Midi Attention ! La nappe doit être branché dans le bon sens. Il y a une inscription « RED » sur le PCB qui indique où doit se trouver la bande rouge sur la nappe. (vers le bas) |

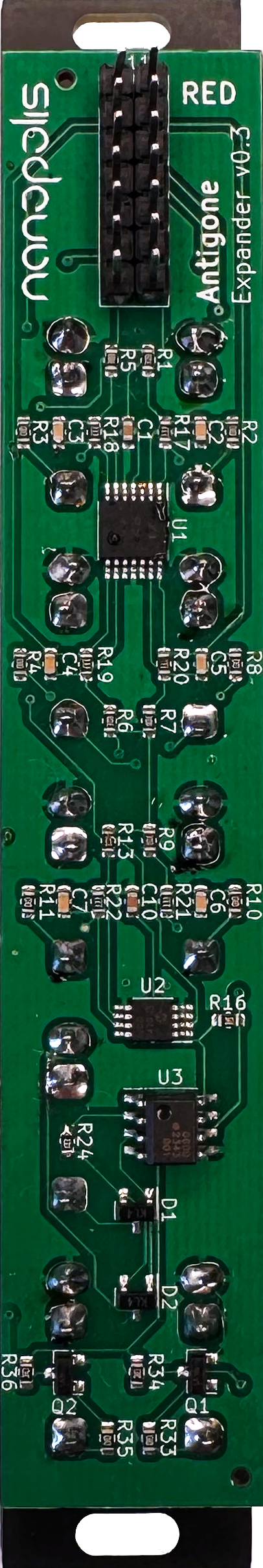

Représentation de l'arrière du module de l'expander
Attention ! La nappe doit être branché dans le bon sens, vers le module principal. Il y a une inscription « RED » sur le PCB qui indique où doit se trouver la bande rouge sur la nappe (vers le haut)
