Test mode

Fonctionnement

Le Mode Test permet de vérifier le bon fonctionnement des composants matériels de votre module principal ainsi que de son expandeur. Il inclut des tests pour :

• Les composants mémoire (PSRAM)
• Les sorties audio
• Les entrées GATE
• Les potentiomètres rotatifs infinis
• Les entrées CV

Comment activer le Mode Test ?

Pour activer le Mode Test, maintenez le bouton "< | ALT" enfoncé lors de la mise sous tension du module.

Attention : Dès l'activation, un signal sinusoïdal à 440 Hz sera émis simultanément sur les quatre sorties audio (1/2/3/4). Cela permet de détecter d'éventuels dysfonctionnements des sorties audio.

Détails des différents tests

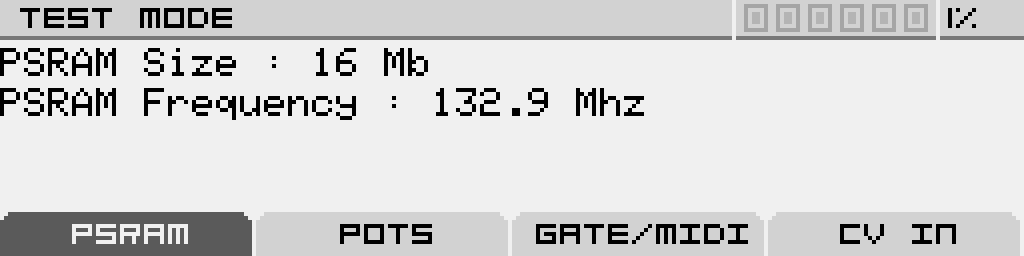

PSRAM

• Vérifie la quantité de mémoire détectée.
• Les valeurs attendues sont "PSRAM Size : 16MB" et "PSRAM Frequency : 132.9MHz".
• Si moins de 16MB sont détectés, cela indique un problème avec l’un des composants PSRAM.

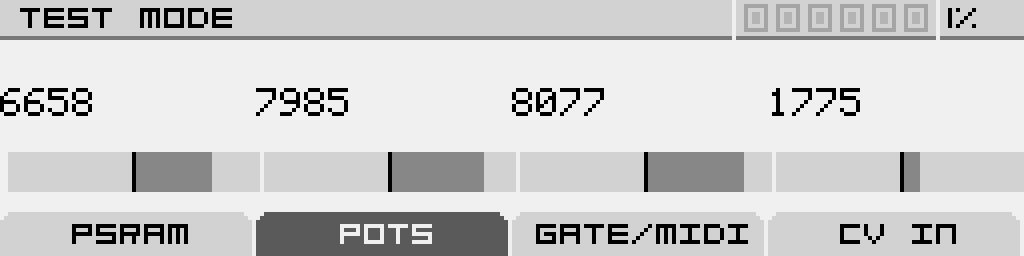

POTS (Potentiomètres)

• Permet de tester le bon fonctionnement des potentiomètres rotatifs infinis.
• En tournant chacun des quatre potentiomètres, vous devriez voir la barre progresser vers la gauche ou la droite.

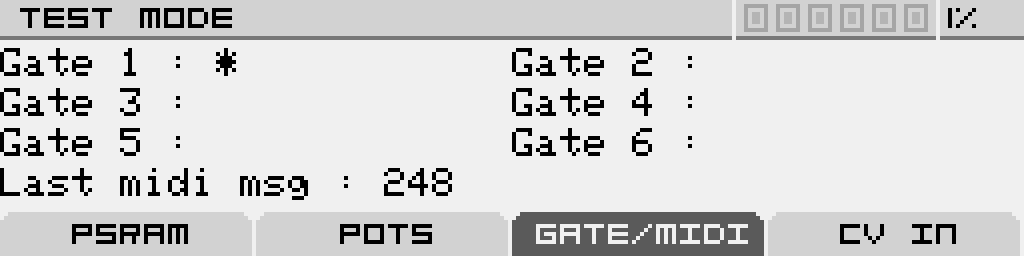

GATE/MIDI

• Vérifie les entrées GATE du module principal (1-4) et de l’expandeur (5-6).
• Un symbole ‘*’ apparaît à côté du nom de l’entrée lorsqu’une tension est détectée.
• "Last MIDI Message" affiche le dernier message MIDI reçu (si l'expandeur MIDI est connecté).
• Si aucun message MIDI ne s'affiche, cela indique un problème sur l’entrée MIDI.

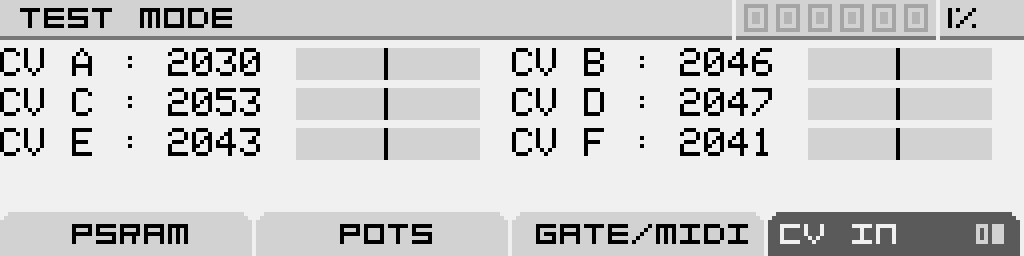

CV

• Affiche en temps réel la valeur des entrées CV, comprise entre 0 et 4095 :
• 0 = -5V
• 2047 ≈ 0V
• 4095 = +5V

Les valeurs affichées sont les lectures brutes reçues depuis les ADC (Convertisseurs Analogique-Numérique), sans calibration ni lissage. Il est donc normal d’observer une légère oscillation des valeurs, ainsi qu’un écart de ±20 autour de la valeur centrale à 0V. Cet écart est compensé par l’étape de calibration.
