Comprendre l'architecture d'Antigone

Introduction

Antigone offre une archecture qui peu paraitre complexe, mais qui reste somme toute assez simple à comprendre pour peu que l'on fasse l'effort de s'y intéresser.

Les projets

Le concept de projet ressemble beaucoup aux projets que les machines Elektron proposent (telles que le Digitakt, …). Le projet est la base de tout au sein d'Antigone.

Les projets peuvent être assimilés aux presets, patchs ou programmes que l'on retrouve chez certains autres modules ou synthétiseurs.

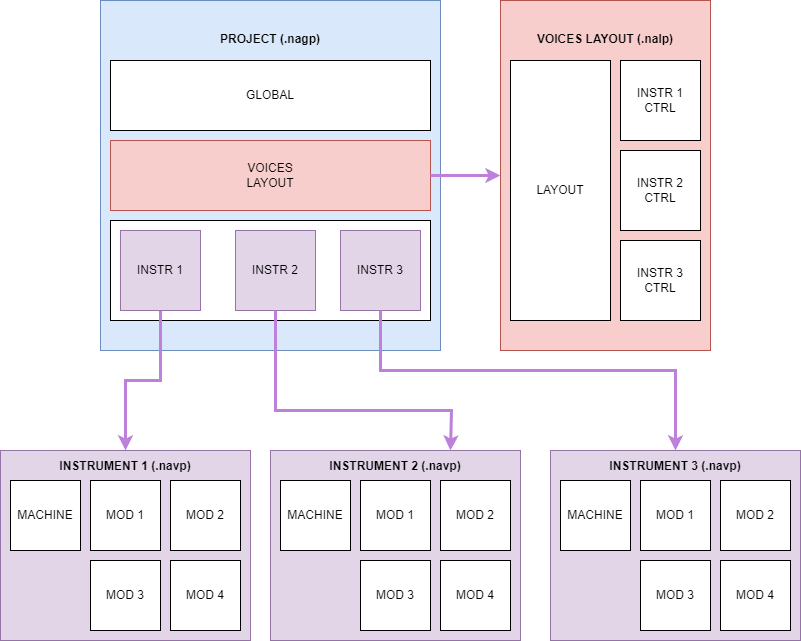

Voici le schéma général d'un exemple de projet sur lequel nous allons nous référer à plusieurs reprise dans cette section de la documentation. Gardez un oeil sur lui pendant votre lecture.

Un projet est constitué de 2 ensembles principaux organisant 3 grands concepts :

• le VOICES LAYOUT qui organise les INSTRUMENTS
• le GLOBAL (ou paramètres globaux)

Alors que le VOICES LAYOUT défini comment les INSTRUMENTS de votre projet se répartissent sur l'ensemble des voix disponibles, GLOBAL défini le comportement commun de tous les INSTRUMENTS d'un même projet.

La notion de voix : Le voices layout

Avant de rentrer dans le vif du sujet et de vous présenter comment les INSTRUMENTS et GLOBALs fonctionnent, attardons nous un instant sur le concept de voix.

Antigone offre un maximum de 6 voix par projet. Les voix sont les circuits capables d'émettre du son. Pouvoir utiliser 6 voix veut donc dire qu'il sera possible de créer par exemple un instrument polyphonique de 6 voix (capable de jouer des accords de 6 notes) ou de créer 6 instruments monophoniques (chaque instrument sera uniquement capable de jouer une seule note à la fois) et toutes les combinaisons possibles intermédiaires (ex: 2 instruments de 3 voix, 3 instruments de 2 voix, etc...)

Dans le schéma ci-dessus, vous pouvez observer l'exemple d'un projet constitué de 3 instruments se répartissant respectivement 3 voix, puis 2 voix et 1 voix chacun.

Les instruments

Un projet peut donc contenir de 1 à 6 instruments en fonction de leur répartition sur les 6 voix disponibles (défini par le VOICES LAYOUT)

Un instrument est composé de 3 composants différents

Composants	Rôle	En savoir plus
une machine	un alogrithme capable de générer du son utilisant une synthèse sonore spécifique.   Au moment d'écrire cette documentation, il existe 4 types différents de machines, offrant chacune des sonorités très différentes, donnant à l'Antigone un large choix de palettes sonores.	bientôt
un contrôleur	dont les paramètres définissent comment l'instrument se comporte lorsque vous le contrôlez	bientôt
4 modulateurs	capables de s'exécuter en parallèle, ces modulateurs permettront de complexifier le comportement de leur instrument dans le temps.   Bien que communs à un instrument, il vous sera possible de définir des paramètres de modulation spécifiques à chacune de ses voix. Ce qui rend Antigone très très puissant.	bientôt

Global : les paramètres globaux

Les paramètres globaux définissent donc le comportement global de votre projet.

Un global est composé de 5 composants différents

Composants	Rôle	En savoir plus
un mixer	Une table de mixage définissant le comportement de chaque instrument du projet au niveau de l'audio : le volume, la panoramique	bientôt
un scale quantizer	Ce composant permet de cloisonner les notes jouées dans une gamme et une hauteur transposée définie.	bientôt
une clock	Ce module permet de définir les paramètres de l'horloge permettant de synchroniser les comportements du module. Cette horloge peut tout aussi bien être interne ou externe au module.	bientôt
4 modulateurs globaux	Capables de s'exécuter en parallèle, ces modulateurs permettront de complexifier le comportement global du projet dans le temps.	bientôt
Une matrice de modulation	Ce composant permet de visualiser dans une matrice, l'intégralité des modulations d'un projet	bientôt

Contenu des fichiers par type

Maintenant que nous savons comment s'articulent les différents composants d'un projet dans Antigone, il est important de comprendre comment ces même concepts s'articulent en tant que fichiers sur votre carte SD.

Pour les 3 concepts mentionnés plus haut (PROJET, VOICES LAYOUT et INSTRUMENT) il existe un type de fichier.

Concepts	Contenu du fichier	type de fichier
Projet	L'intégralité des composants qui le définisse (les paramètres globaux, le voicei layout utilisé, et la configuration de chaque instrument.   Il est donc complet et autonome.	.nagp
Voices layout	La configuration définissant un nombre d'instruments et la répartition des voix utilisées par ces instruments, ainsi que leur mode de contrôle.    Vous pouvez utiliser ce type de fichier pour  sauvegarder distinctivement un modèle de layout que vous compter réemployer à plusieurs reprises.	.nalp
Instrument	Une machine et ses modulations.   Vous pouvez utiliser ce type de fichier pour sauvegarder distinctivement un instrument réemployable dans un autre projet.	.navp
